PCB生產工藝流程，即印制電路板生產工藝流程。幾乎每種電子設備，小到電子手表、計算器，大到計算機，通訊電子設備，軍用武器系統，只要有集成電路等電子元器件，為了它們之間的電氣互連，都要使用印制板。其中潔凈車間生產制造的品質，源于PCB電子潔凈工程公司的實力。
PCB生產流程、PCB材料選擇、PCB板厚設計、層壓結構的設計、黑棕氧化技術的應用推廣、各層圖形及鉆孔設計、外形及拼版設計、阻抗設計、PCB熱設計要求。常用的電路板加工工藝流程有如下幾種：單面板工藝流程、雙面板工藝流程、多層板工藝流程。
在較大型的電子產品研究過程中，最基本的成功因素是該產品的印制板的設計、文件編制和制造。印制板的設計和制造質量直接影響到整個產品的質量和成本，甚至導致商業競爭的成敗。

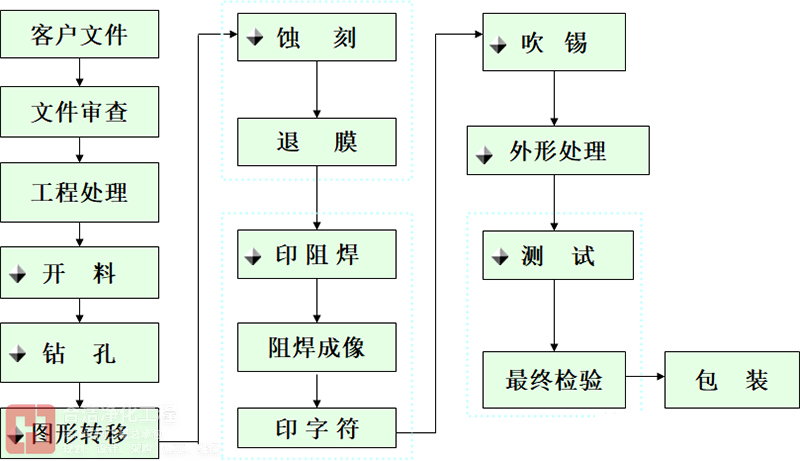

單面板工藝流程

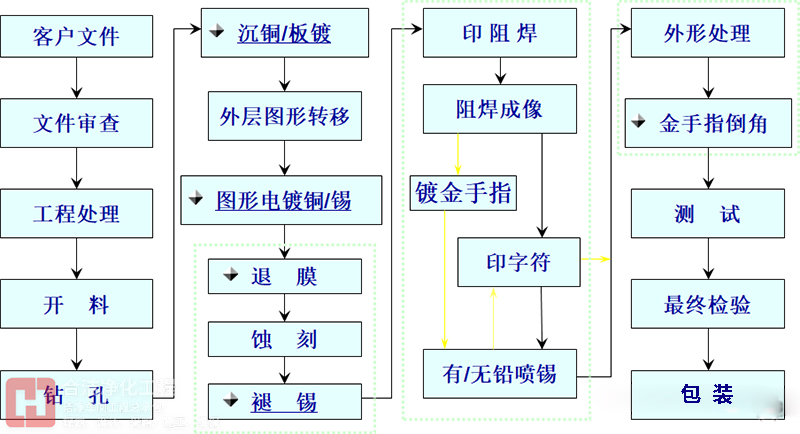

雙面板工藝流程

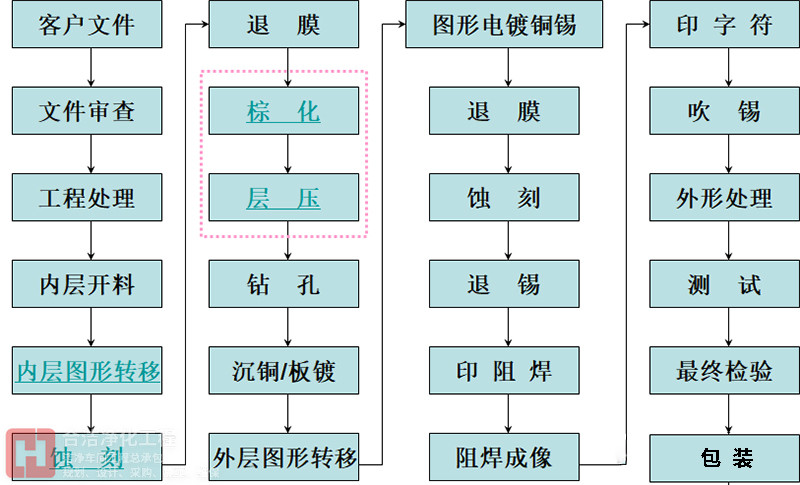

多層板工藝流程
